ลักษณะหลักของคาร์ไบด์ซีเมนต์

คาร์ไบด์ซีเมนต์อยู่ในตำแหน่งที่สำคัญในการขึ้นรูปโลหะการฉีดพลาสติกฉีดพลาสติกการผลิตแก้วและอุตสาหกรรมการวาดลวดเนื่องจากความทนทานความแม่นยำและความคล่องตัวที่ยอดเยี่ยม คุณภาพของคาร์ไบด์ซีเมนต์ส่งผลโดยตรงต่อประสิทธิภาพการผลิตและอายุการใช้งาน คุณสมบัติหลักสามประการของคาร์ไบด์ซีเมนต์มีดังนี้:

1. ความหนาแน่น

ความหนาแน่นของคาร์ไบด์ซีเมนต์มีช่วงอย่างกว้างขวางตั้งแต่ประมาณ 5.5 กรัม/ซม.³ สำหรับโลหะผสมที่ใช้ TIC ประมาณ 15.4g/cm³ สำหรับอัลลอยด์ WC ที่ใช้ WC ต่ำ คาร์ไบด์ที่ถูกเผาโดยปกติจะมีความพรุนที่เหลืออยู่ดังนั้นค่าความหนาแน่นที่วัดได้ต่ำกว่าค่าทางทฤษฎีเล็กน้อย สำหรับคาร์ไบด์ทังสเตน-ครอสต์ความหนาแน่นของมันขึ้นอยู่กับเนื้อหาโคบอลต์เป็นอันดับแรก ยิ่งเนื้อหาโคบอลต์สูงขึ้นเท่าใดความหนาแน่นก็จะยิ่งลดลง นอกจากนี้การรวมกราไฟท์รูขุมขนและสิ่งสกปรกต่างประเทศจะลดความหนาแน่นของโลหะผสมเล็กน้อยในขณะที่มีขนาดใหญ่ η เฟสในโลหะผสมจะทำให้ความหนาแน่นเพิ่มขึ้นเล็กน้อย เมื่อ η เฟสนั้นร้ายแรงความหนาแน่นของมันอาจเกินค่าทางทฤษฎี

สำหรับโลหะผสมไทเทเนียม -Tungsten-Cobalt ความหนาแน่นของมันเกี่ยวข้องอย่างใกล้ชิดกับเนื้อหาของไทเทเนียมคาร์ไบด์และโคบอลต์ เมื่อเนื้อหาของไทเทเนียมคาร์ไบด์หรือโคบอลต์เพิ่มขึ้นความหนาแน่นของโลหะผสมจะลดลง

2. ความแข็ง

เนื่องจากคาร์ไบด์แข็งจำนวนมากในคาร์ไบด์ซีเมนต์ความแข็งของมันจึงสูงกว่าเหล็กความเร็วสูง ความแข็งของคาร์ไบด์ในการตัด YG โดยทั่วไปคือ HRA88 ~ 93 และความแข็งของคาร์ไบด์ที่มีการยึดติดกับ YT คือ HRA89 ~ 94 ยิ่งเนื้อหาของโคบอลต์ยึดติดอยู่ในคาร์ไบด์ซีเมนต์ที่สูงขึ้นเท่านั้น

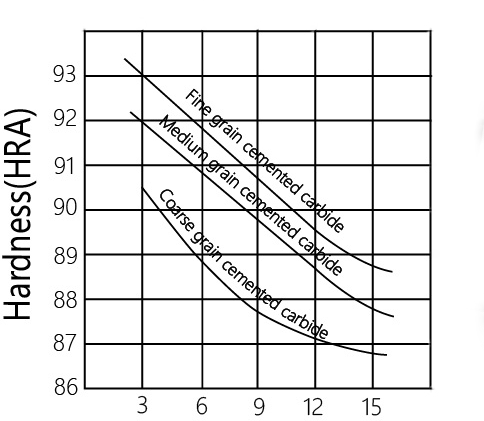

ความสัมพันธ์ระหว่างความแข็งของโลหะผสม WC-CO เนื้อหาโคบอลต์และขนาดเกรนของทังสเตนคาร์ไบด์

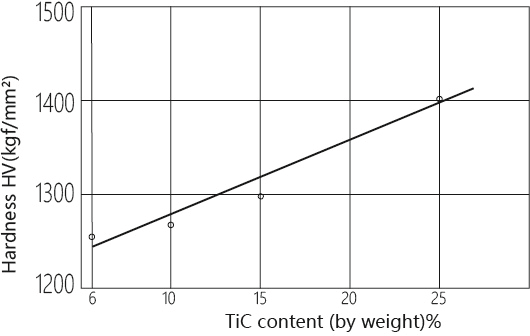

ความสัมพันธ์ระหว่างความแข็งและเนื้อหา TIC ของโลหะผสม WC-TIC-CO ที่มี CO9%

เครื่องมือมักจะอยู่ภายใต้ความเครียดที่โค้งงอในระหว่างการตัดดังนั้นโดยทั่วไปความแข็งแรงของการดัดจะใช้เพื่อแสดงถึงลักษณะความแข็งแรงของคาร์ไบด์ซีเมนต์ ความแข็งแรงในการดัดของคาร์ไบด์ซีเมนต์ที่มีเนื้อหยาบนั้นต่ำกว่าเหล็กความเร็วสูงมาก แม้แต่โลหะผสม YG8 ที่มีความแข็งแรงสูงกว่า (σBB = 1500MPA) มีความแข็งแรงดัดงอเพียงครึ่งเดียวของเหล็กความเร็วสูง W18CR4V อย่างไรก็ตามความแข็งแรงของการดัดงอของคาร์ไบด์ซีเมนต์ที่มีความละเอียดสูงกว่าเหล็กความเร็วสูง แต่ก็ไม่มีความเหนียวอย่างมีนัยสำคัญดังนั้นจึงแสดงปรากฏการณ์การล่มสลาย

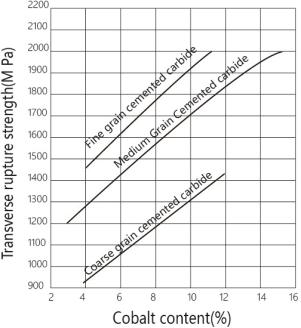

ความสัมพันธ์ระหว่างความแข็งแรงของการดัดงอของ carbide และเนื้อหาโคบอลต์

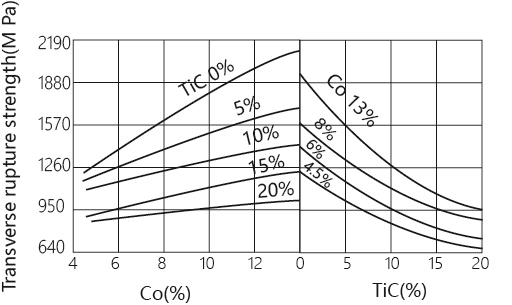

อิทธิพล เนื้อหาของ TIC และ CO เกี่ยวกับความแข็งแรงในการดัดงอของโลหะผสม WC-TIC-CO
